循环水二次滤网设计结构-西子环保

（依据DL/T 581‑2010）

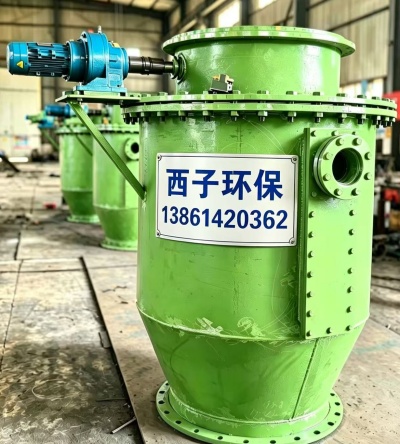

适用于电厂循环水系统，旋转反冲洗式，分卧式、立式、角式三种结构，下面以主流卧式旋转反冲型说明。

一、整套七大组成部分

1. 壳体总成

筒体、进/出口法兰、排污口法兰、检修人孔、支座、测压接管（滤网前、后各1组，采集差压）。

材质：Q235‑B，内壁防腐；海水工况壳体用316L或加牺牲阳极保护。

功能：承压腔体，水流通道，支撑全部内部件。

设计压力：0.6MPa；设计温度：60℃。

2. 网芯组件（核心过滤件）

由中心轴管、环形加强骨架、径向筋板、不锈钢冲孔网板组焊为整体圆筒。

网板：304 / 316L不锈钢，冲孔φ4～8mm，孔距5mm；板面光滑无毛刺，开孔率≥35%。

网芯两端配置耐磨轴套（高分子复合轴承，免加油）。

网芯可缓慢旋转，转速：2‑6r/min。

3. 传动装置

电动减速机（摆线针轮）、联轴器、传动轴、轴端机械密封、轴承座。

电机防护IP55，户外可加防雨罩。

作用：带动网芯匀速回转。

4. 反冲洗排污机构（强排污总成）

固定布置在壳体内、紧贴网芯外表面的弧形排污斗（吸污槽）、排污短管。

排污斗开口沿轴向全覆盖网芯有效宽度，间隙均匀。

外接电动排污蝶阀。

原理：打开排污阀，利用系统压差形成负压抽吸，把贴在网面的杂物剥离带走；网芯慢慢旋转，整个圆周逐区清洗。

5. 差压检测部件

差压变送器/差压开关，接滤网进口、出口测压口。

触发值：ΔP≥0.05MPa 启动冲洗；ΔP≤0.04MPa 停止冲洗。

6. 旁路通流结构（可选）

部分设计带内置旁路，网芯检修时水流可以短接通过，不停机。

7. 电气PLC控制柜

三种模式：差压自动、定时自动、手动就地。

具备远方信号、故障报警、状态反馈。

二、水流路径（结构逻辑）

循环水从进口进入壳体，由外向内穿过圆筒网芯，杂质截留在网芯外表面；干净水从网芯内部流向出口去往凝汽器。

杂物堆积→压差升高→系统启动：网芯旋转 + 打开排污阀→负压吸走污物从排污口排出。

三、主要设计参数范围

• 公称通径：DN800～DN3000

• 设计压力：≤0.6MPa

• 工作水温：≤55℃

• 额定工况水阻：≤0.04MPa（400mmH₂O）

• 过滤精度：4～8mm（可定制）

• 网芯转速：2‑6r/min

• 安装形式：卧式（管道水平直装）、立式（下进上出）、角式（90°拐弯一体）

四、设计边界与范围

✅包含：壳体、法兰、支座、网芯骨架+不锈钢网板、轴承座、轴套、传动轴、减速机、排污斗、排污接管、测压嘴、铭牌、技术图纸、强度校核。

❌不含：外部管道、阀门、膨胀节、基础预埋件。
