一、胶球泵概述

JQ型胶球清洗泵(胶球泵)是我厂结合IS 泵与污水泵的诸多特点而精心研制开发的系列产品。该泵系单级单吸悬臂式无堵塞离心泵,主要应用于胶球清洗装置中胶球的输送。

二、产品特点

JQ型胶球清洗泵胶球泵为真正的低转速、宽流道设计,不会损伤胶球。具有效率高、可靠性好、抗堵性能好等诸多优点,可以配合机械密封结构形式,以满足不同的场合使用,是替代同类产品的。

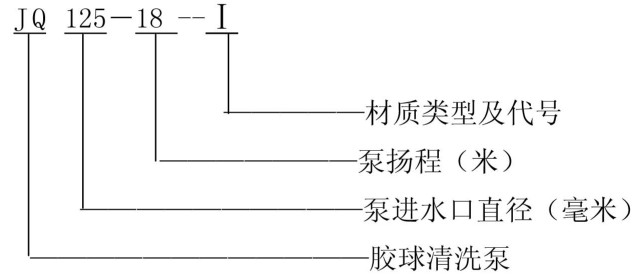

三、胶球泵型号及其意义



四、结构说明

      该泵主要零部件有泵体、泵盖、叶轮、轴、托架等。叶轮为闭式无堵塞型式,有双叶片、三叶片两种。

材质类型代号

过流部件材质

灰铸铁

(耐海水)

叶轮为不锈钢其它为球墨铸铁

(耐化学腐蚀)

不锈钢

过流部件材质:灰铸铁、球墨铸铁、不锈钢三种。客户可根据输送介质和使用场合等情况选择使用。

结构图:



1、前泵盖2、叶轮3、叶轮螺母4、泵体5、后泵盖6、填料7、轴套8、填料压盖9、轴10、托架11、压注式油杯12、轴承盖13、泵联器14、弹性块15、电联器

五、胶球泵性能参数表

型号

JQ3/h

扬程JQ

转速r/JQin

功  率

效率%

允许吸程JQ

轴功率  电机功率

JQ80-36

60

36

2900

11.80

15

50

6

JQ100-8

40

8

960

1.58

3

60

6

JQ100-11

40

11

960

2.18

3

60

6

JQ100-18

50

18

1450

4.08

5.5

60

6

JQ100-25

60

25

1450

6.8

11

60

6

JQ125-8

40

8

960

1.58

3

60

6

JQ125-11

66

11

960

2.8

5.5

60

6

JQ125-18

66

18

1450

5.3

7.5

60

6

JQ125-22

100

22

1450

8.8

15

65

6

JQ125-25

100

25

1450

9.7

15

65

6


六、
胶球泵安装

1、安装前应检查泵和电机。如果确认无任何因装卸和运输等原因造成的紧固件松动和损坏、泵的进出水口完好、无尘土、污物进入泵内,则可以直接安装使用。

      2、安装前应作好相应的附件检查工作。

      3、安装泵的基础平面应用水平仪找平,基础应牢固可靠。

      4、调整、找正泵的与电机轴心线,如不同心,应用垫铁调到同心为止,并保证上紧底座螺栓和地脚螺栓后仍保持同心,同心度可通过测量联轴器外圆和两端面间隙来控制,联轴器上、下左、右差别不超过0.1毫米,端面四周间隙和间隙之差不得过0. 3毫米。

      5、泵的安装高度,管路的长度、直径、流速应符合计算,力求减少不必要的损失。

      6、泵的管路系统应有自己的支架,重量不允许由水泵支承,以免影响泵的正常工作。

      7、泵的安装位置高于液面时,应设底阀,并注意安装位置(考虑阻力损失)不得大于泵的允许吸程,若泵的安装位置高于液面时,可于泵进水管设控制阀,滤网根据抽送介质所含不同杂物设置,主要防止木棒、树枝等条形物吸入泵内。

七、胶球泵使用和保养

      1、起动:以点动方式检查泵的转向是否正确,不得长时间反转,起动前,在非灌注情况下,设置底阀时,应加灌足量引水,在不设底阀时应采用抽真空引水方式,确认可正常起动时,即接通电源,调节轴封呈滴漏状态(严禁无水运转)

      2、进出口设置压力表(进口吸上状态时设真空表),以监测泵运行状态。在起动时应关闭这些表计,正常运转后打开表计,调节到所需运行工况。

      3、运转:当泵进入正常工作状态后,需经常检查电机温升情况,轴承温升不应超过35° C,极限温度不应大于75° C

      4、使用和保养:泵运行1000小时后,应进行检查,并更换新油一次,如发现叶轮与密封环间隙磨损增大,应予以调整,端面间隙应控制在0. 3JQJQ~0.5JQJQ,磨损严重时,可重更换相应零件。

      5、拆卸按以下顺序进行,松开进水侧螺母,取下前泵盖,拧下叶轮螺母,取下止退垫圈、叶轮、泵体、后泵盖和轴套、拆下轴承盖,取下轴承和轴(防止损伤、弄赃)。装配顺序与上述相反。

八、故障原因及消除方法

故障现象

原  因

消除方法

振动及杂音

1、基础不牢或松动。

2、吸程过高或管内存气。

3、泵和电机不同轴线。

4、杂物阻塞。

5、旋转件过量磨损。

1、加固。

2、降低泵位、排气。

3、重新调整轴心线。

4、排除。

5、更新。

起动后不出水

1、吸程过高或排气未尽。

2、进水管路进气。

3、杂物堵塞。

1、降低泵位,继续排气。

2、调整排除。

3、清理。

流量、扬程不足

1、同上。

2、叶轮密封间隙增大。

3、叶片磨损。

1、同上。

2、调整间隙或更换零件。

3、更换叶轮。

功率消耗增加

1、轴弯曲或不同心。

2、转速超过规定值。

1、校正。

2、降速。

轴封异常

1、发热。

2、泄漏

1、调整填料。

2、更换填料或轴套。

九、胶球泵外形及安装尺寸

型号

L

L1

L2

L3

L4

H

H1

B1

B2

φD1

φD2

d

d1

D2

JQ80-36

1115

570

950

110

125

200

235

450

400

150

130

17.5

65

80

JQ100-8

1164

565

840

202

200

245

284

435

385

170

150

17.5

80

100

JQ100-11

1289

690

970

202

200

245

284

435

385

170

150

17.5

80

100

JQ100-18

1204

565

840

202

200

245

284

435

385

170

150

17.5

80

100

JQ100-25

1289

690

970

202

200

245

284

435

385

170

150

17.5

80

100

JQ125-8

1164

565

840

190

258

260

290

435

385

210

180

17.5

100

125

JQ125-11

1265

565

840

190

258

260

290

435

385

210

180

17.5

100

125

JQ125-18

1265

565

840

190

258

260

290

435

385

210

180

17.5

100

125

JQ125-22

1400

970

970

190

258

260

280

450

400

210

180

17.5

100

125

JQ125-25

1400

970

970

190

258

260

280

450

400

210

180

17.5

100

125
